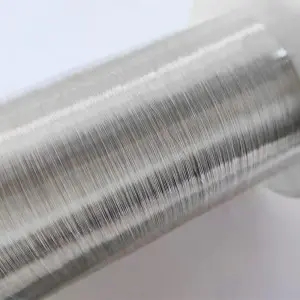

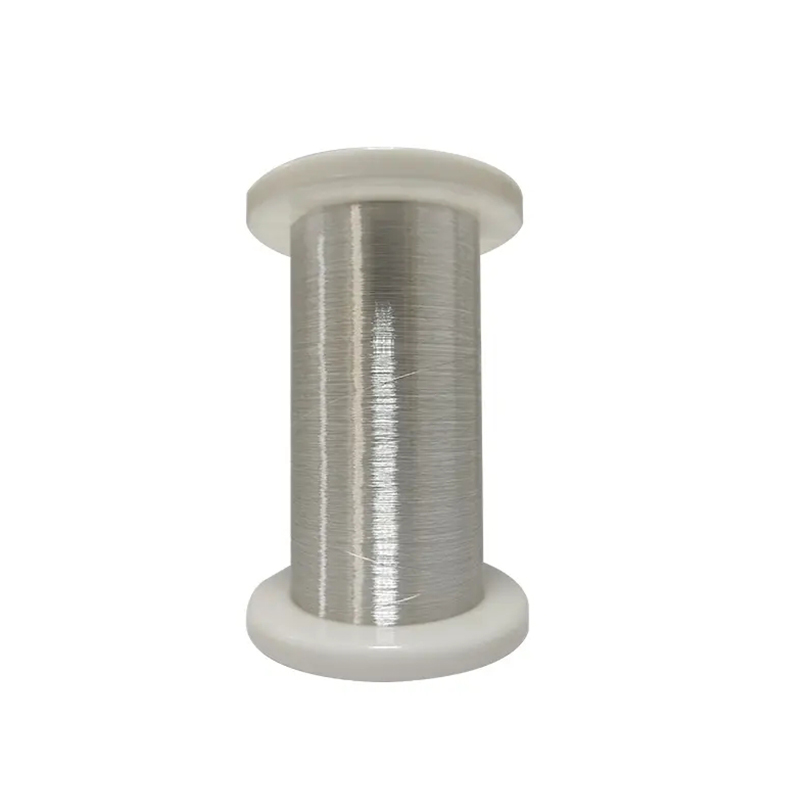

什么是合金丝
1.1为了提高漆包线的特殊性能,合金线是以铜合金为导体的漆包线。合金丝具有特殊的导电性能、机械性能、抗疲劳性能和优良的抗弯曲性能。为满足客户的特殊使用要求,我公司提供各种合金漆包线。为了强化线材的某些特性,我们会对合金线材进行进一步加工,以满足客户的使用需求。
1.2. 我们可以根据不同的用途提供铜银合金、铜锡合金、铜镍合金、镀银、镀镍等合金漆包线以及合金导体
合金漆包线种类
2.1 高张力线特性(HTW、DHT、SHTW、UDHTW):
高张力线是专为高机械性能的应用要求而设计的铜合金自粘漆包线。其型号分别命名为HTW、DHT、SHTW、UDHTW;用于对抗弯曲性和可靠性要求较高的应用场合。高张力线比漆包铜线具有更高的抗拉力、可靠性、导电性和抗弯曲性。
特点:
·抗拉强度比漆包铜线高20-90%,适合高速绕线,焊脚不易断裂。
·电导率>77%。
·基本绝缘层、自粘层、漆包铜线相同。
·直焊性能与漆包铜线相同。2.2高阻抗合金线特性(CuNi6):高阻抗合金线是专门针对特殊阻抗应用要求而设计的铜合金漆包线,其型号命名为CuNi6;特点:·每米阻抗值为铜漆包线的6-8倍,适用于发电机或调节Q值的专用线圈。·基本绝缘层、自粘层、漆包铜线相同。·直焊性能与漆包铜线相同。·优良的信号传输特性。2.3 产品代码说明:
1、绝缘层型号代号
AN=可焊UEW
ZN=不可焊PEW
XYN=不可焊EIW
2、漆膜厚度(1、2、3,参考IEC及客户标准)。
3、绝缘耐温等级
F=155
H=Class 180
S *代表低温焊锡
4、自粘层类型(R自粘层二次软化温度≤130℃,R5自粘层二次软化温度≤160℃,R7自粘层二次软化温度≤190℃,C自粘层为酒精热风两用,SV自粘层为热硬化)。
5、合金类别
HTW=普通高压线
DHT=高压线
SHTW=超高压导线
UDTW=特高压导线
6. 导体标称直径(mm)。
产品范围:Φ0.030-0.15mm(AWG52-34)
